Veloce lista dei requisiti per fare una planimetria adatta al programma DOCFA:
— si suggerisce di approfondire gli aspetti normativi in separata sede. Questo è un pratico elenco per non dimenticare nessun dettaglio grafico —

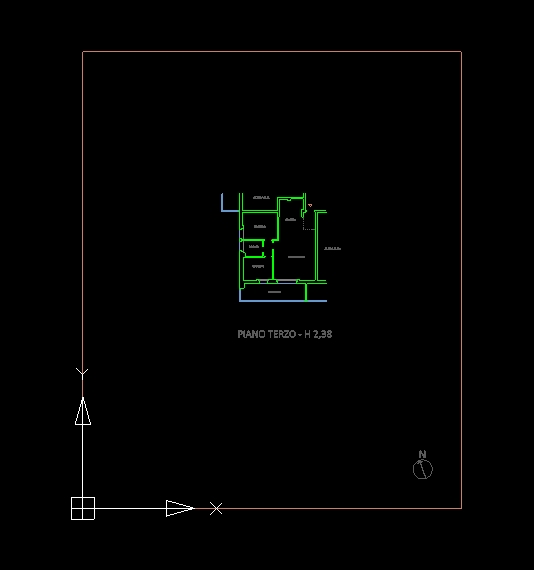

- prepara il riquadro che sarà inserito nel foglio A3/A4 – come da misure fornite dall’Agenzia delle Entrate – in verticale VEDI TRACCIATI IN FONDO ALLA PAGINA – in caso di disegno al 200 o al 100 (a 200 per appartamenti anche se piccoli).
- disegna la tua planimetria in metri (una unità, un metro)
- assicurati che tutto sia in 2d, che non ci siano elementi 3d (un bel FLATTEN in Nanocad ad esempio)
- elimina tutti i layout / spazi carta
- posiziona il punto in basso a sx del riquadro nelle coordinate 0.0 (autocad – Set a drawing into the origin)
- posiziona il nord in basso a destra
- elimina tutte le linee inutili: quote, arredi, sanitari, campiture, simboli porte/serramenti, sensi di apertura porte e finestre, cambi pavimentazione, linee di stratigrafie.finiture ecc.
- semplifica porte, finestre, ringhiere, cornici, elementi costruttivi, ascensori ecc.
- correggi le scale dei tratteggi in base alla scala finale
- esplodi tutti i blocchi e i blocchi di testo
- pulizia dei dati del disegno (purge per molti programmi cad)
- inserisci i nomi dei locali
- scrivi il piano, secondo la precisa codifica richiesta da catasto
- scrivi l’altezza dell’unità immobiliare e dove differenti le altezze dei locali in metri
- disegna il contesto (vedi i requisiti… esempio, aree comuni, cantine, giardini esclusivi ecc.)
- inserisci i simboli (scale, ingresso appartamento ecc.)
- disegna i poligoni per il DOCFA, stando attento a chiuderli tutti
- spegni il layer dove si trovano i poligoni
- salva il file in DXF 2000
