Come anticipato per la preparazione di una planimetria, questa va opportunatamente corredata di riquadro o cartiglio per far leggere correttamente al programma la scala di rappresentazione.

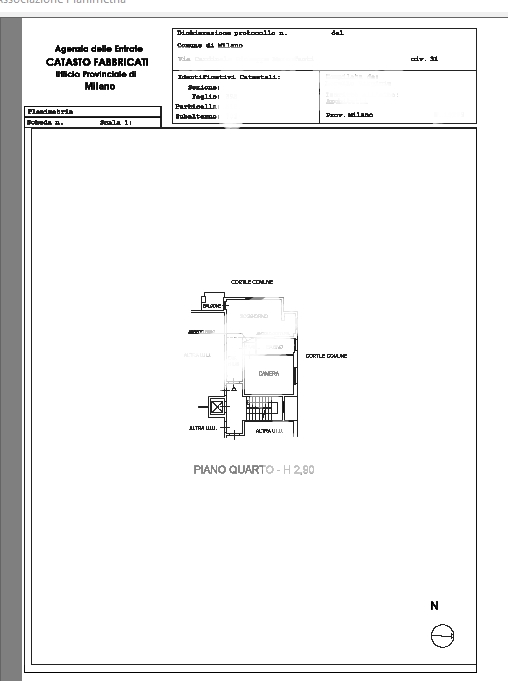

Eppure accade che questa linea venga letta, senza alcun appartente motivo, come più spostata, Un esempio;
Diciamo che la causa è un po’ sconosciuta. Un po’ BUG. Per risolverla suggerisco, grazie anche al consiglio di altri utenti in rete, questi possibili modi:
- verificare ovviamente che il cartiglio sia della scala corretta, e che il disegno sia in scala corretta. Non diamolo per assodato
- fare tutte le operazioni di pulizia e risoluzione problemi (tipo AUDIT) necessarie al file
- assicurarsi che non c’è altro dopo lo spazio cartiglio
- esplodere i blocchi, esplodere la polilinea del cartiglio
se tutto ciò non dovesse funzionare…
- bloccare il layer contenente la sola polilinea del cartiglio
- esplodere tutte le polilinee (occhio a non esplodere quelle del docfa)
- salvare in DXF RT 12
