Avete preparato il file cad del vostro immobile… avete caricato sul programma DOCFA il vostro dxf… ma non vedete niente? La scheda catastale è vuota?

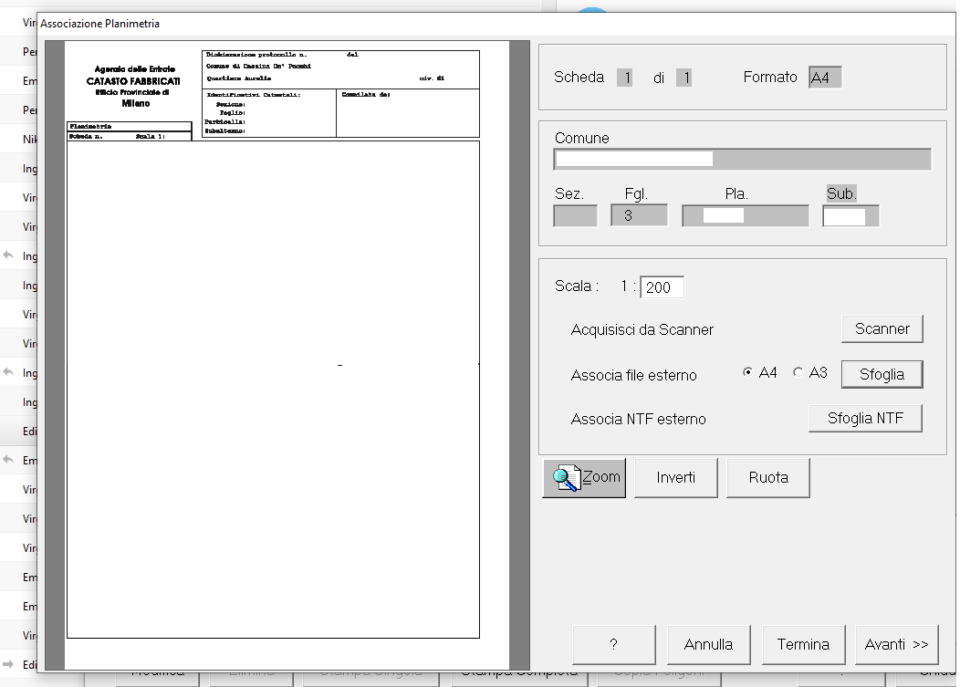

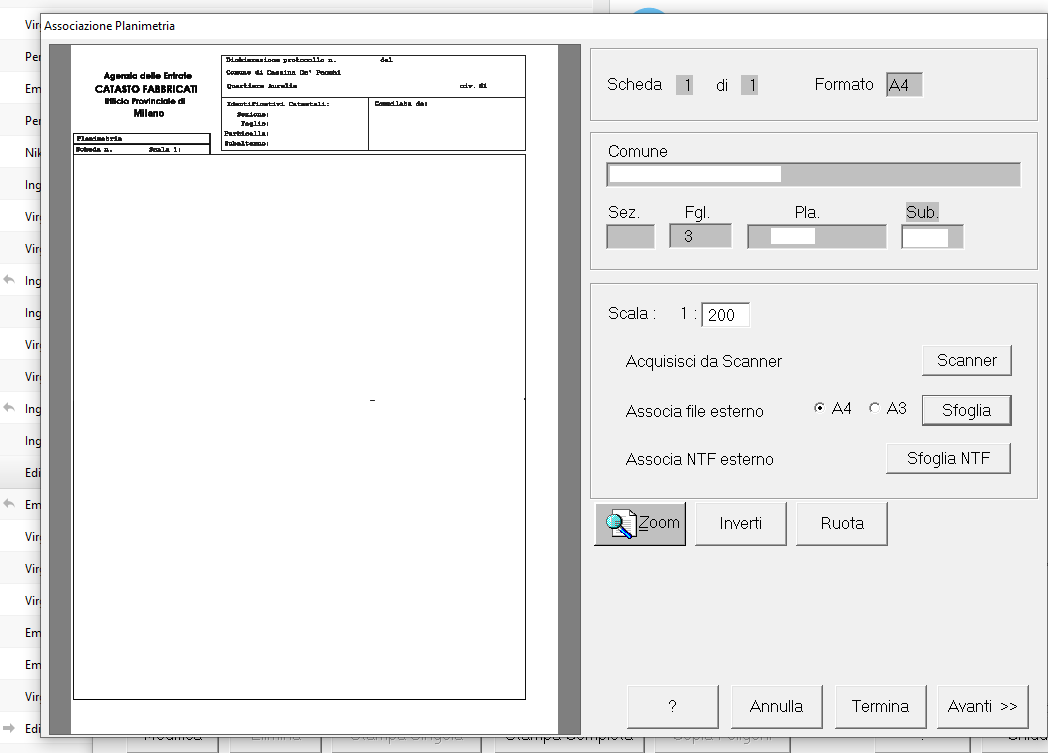

—> Ad esempio così come nell’immagine sotto?
Bene, al 99% l’errore è che ci sono altri elementi nel disegno che aumentano lo spazio-modello o carta rispetto al cartiglio richiesto. Linee, blocchi o altro molto al di fuori dello spazio necessario. Fate un bel zoom dell’intero spazio modello (extend) per vedere tutto quello che comprende il file, e cancellate questi elementi.
Come sempre, vi suggerisco di seguire questi step, per non dimenticare mai i passaggi da fare per rendere idoneo il vostro disegno per l’aggiornamento catastale!——-> DOCFA – Preparare una planimetria
Alternativa nr. 2: ci sarà qualche polilinea non corretta o su diversi piani. Se il flatten/make2d e chi per lui non funziona, esplodete tutto.
